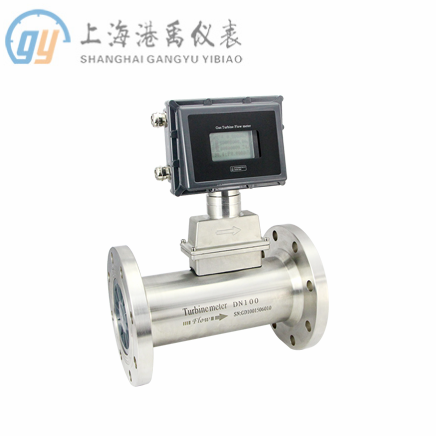

天然气流量计

发布者：发表时间：2020/9/2 19:13:36

产品概述

　LWQ型气体涡轮流量计是我公司总结多年的经验研制，并采用多项创新技术而开发成功的新一代产品，主要性能，完全可替代同类进口产品。产品直接测量气体的工况体积流量和总量，可通过配置体积修正仪，测量气体的温度、压力、标况体积流量和总量，是城市燃气贸易计量及工业气体计量和检测的高性能仪表。

　　

　　

产品特点

集微处理器、温度传感器、压力传感器于一体，直接测量被测介质的流量、温度和压力，并自动进行流量的温压补偿和压缩因子修正运算。

采用低功耗设计，可用锂电池供电，电池可连续使用2年以上；同时也可外接电源。

仪表具有脉冲信号输出、4-20mA模拟信号输出、RS485（MODBUS-RTU 协议）通讯输出；同时还有IC卡信号输出，可与IC卡预付费系统配套使用，便于贸易结算。

专用液晶显示屏（带背光），读数直观方便，可同时显示标况瞬时流量、工况瞬时流量、标况累积流量以及测量介质的温度、压力等参数。

具有实时数据存储功能，可防止仪表突然掉电时数据丢失，在停电状态下，内部数据可永久性保存。

可靠的电磁兼容设计，抗干扰性能好，可靠性高，满足JJG1037-2008标准的电磁兼容实验要求。

采用进口仪表专用精密轴承，耐磨性好，稳定程度高；同时提高了仪表的下限灵敏度，降低了始动流量。

测量范围及工作压力

公称通径
（mm）

型号

标准量程
（m³/h)

扩展量程
（m³/h）

常规耐压等级
（Mpa）

特制高压等级
（Mpa）

安装方式

DN20

LWQ－20

A

2.2-25

B

4-40

1.6

2.5,4.0

法兰

DN25

LWQ－25

A

2.2-25

B

4-40

1.6

2.5,4.0

法兰（螺纹）

DN32

LWQ－32

A

5-50

B

6-60

1.6

2.5,4.0

法兰

DN40

LWQ－40

A

5-50

B

6-60

1.6

2.5,4.0

法兰（螺纹）

DN50

LWQ－50

A1

6-65

B1

5-70

1.6

2.5,4.0

法兰

LWQ－50

A2

10-100

B2

8-100

DN65

LWQ－65

A

15-200

B

10-200

1.6

2.5,4.0

法兰

DN80

LWQ－80

A1

13-250

B

10-160

1.6

2.5,4.0

法兰

LWQ－80

A2

20-400

法兰

DN100

LWQ－100

A1

20-400

B

13-250

1.6

2.5

法兰

LWQ－100

A2

32-650

法兰

DN125

LWQ－125

1

25-700

B

20-800

1.6

2.5

法兰

DN150

LWQ－150

A1

32-650

B

80-1600

1.6

2.5

法兰

LWQ－150

A2

50-1000

法兰

DN200

LWQ－200

A1

80-1600

B

50-1000

1.6

______

法兰

LWQ－200

A2

130-2500

法兰

DN250

LWQ－250

A1

130-2500

B

80-1600

1.6

______

法兰

LWQ－250

A2

200-4000

法兰

DN300

LWQ－300

1

200-4000

B1

130-2500

1.6

______

法兰

B2

320-6500

1.6



技术参数

执行标准封闭管道中气体流量的测量—涡轮流量计（GB/T18940-2003）
仪表口径DN25、DN40、DN50、DN80、DN100、DN150、DN200、DN250、DN300、DN350、DN400
连接方式法兰连接型、螺纹连接型
精度等级±1.5%R（±1%R需特制）
量程比1:10~1:30
工作电源 表体：304不锈钢或铸铝
叶轮：优质铝合金
转换器：铸铝
使用条件环境温度:-30～+60℃；相对湿度:5%～90%；介质温度:-20～+80℃；大气压力:86kPa～106kPa
防护等级IP65
工作电源A．外电源：+24VDC±15%,纹波≤±5%，适用于4-20mA输出、脉冲输出、RS485等
B．内电源：1组3.6V10AH锂电池
信号输出脉冲信号 、4-20mA电流信号    、控制信号
通讯输出RS485通讯 等
实时记录日记录、定时间间隔记录
信号接口内螺纹M20×1.5或其他
防爆等级 ExdIICT6Gb;ExdIIBT6Gb;Exia IICT4 Ga
