一、污水流量计概述：

GY-LDG污水流量计系列电磁流量计是一种根据法拉第电磁感应定律来测量馆内导电介质体积流量的感应式仪表，采用单片机嵌入式技术，实现数字励磁，电磁流量计（污水流量计）在满足现场显示的同时，还可以输出4-20mA电流信号供记录、调节和控制用，现已广泛地应用于化工、环保、冶金、医药、造纸、给排水等工业技术和管理部门。

FM-LDE系列电磁流量计除可测量一般导电液体的流量外，还可测量液固两相流，高粘度液流及盐类、强酸、强碱液体的体积流量。

二、污水流量计产品特点：

l 全数字量处理，抗干扰能力强，测量可靠，精度高、流量测量范围可达150：1

l 超低EMI开关电源，适用电源电压变化范围大，抗EMI性能好。

l  采用16位嵌入式微处理器，运算速度快, 精度高，可编程频率低频矩形波励磁，提高了流量测量的稳定性，功耗低。

l 采用SMD器件和表面贴装（SMT）技术，电路可靠性高。

l 管道内无可动部件，无阻流部件，测量中几乎没有附加压力损失。

l 在现场可根据用户实际需要在线修改量程。

l 测量结果与流速分布，流体压力，温度、密度、粘度等物理参数无关。

l 高清晰度背光LCD显示，全中文菜单操作，使用方便，操作简单，易学易懂。

l 具有RS485、RS232、Hart和Modbus等数字通讯信号输出。（选配）

l 具有自检与自论断功能。

l 小时总量计录功能，以小时为单位记录流量总量，适用于分时计量制（选配）

l 内部具有三个积算器可分别显示正向累计量反向累计量及差值积算量，内部设有不掉电始终，可记录16次掉电时间。（选配）

电磁流量计解剖图：

电磁流量计选用要点：

电磁流量计应用领域广泛。大口径仪表较多应用于给排水工程，中小口径常用于固液双相等难测流体或高要求场所，如测量造纸工业纸浆液和黑液、有色冶金业的矿浆、选煤厂的煤浆、化学工业的强腐蚀液体以及钢铁工业高炉风口冷却水控制和监漏，长距离管道煤的水力输送的流量测量和控制。小口径、微小口径常用于医药工业、食品工业、生物工程等有卫生要求的场所。

1、根据一体型和分离型电磁流量计的特点，选择合适的类型。一体型电磁流量计安装敷线方便，精度中等，不宜在地面以下安装，以防转换器被水淹没。分离型电磁流量计，精确度较高，转换器与传感器异地安装，更适合现场环境比较差（如有害、有毒、易受水淹没等场所）的场合，但安装、敷线较严格，否则易引入干扰信号。

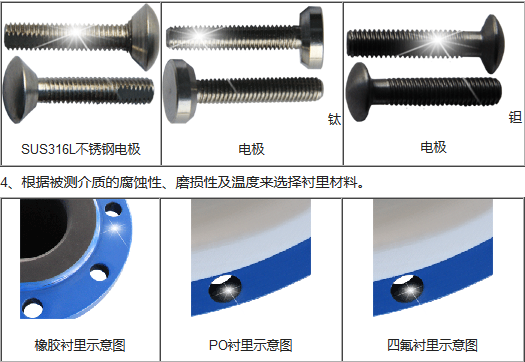

2、选择合适的电极形式。对于不产生结晶、结疤、不沾污电极的介质，可用标准电极，否则用刮刀式清垢电极或有清洗连接装置的电极。对于测污泥场合，还可选用可换式电极。

3、根据被测介质的腐蚀性选择电极材料。

电极选择：

5、电磁流量计防护等级。根据国标GB4208-1984约同于国际电工委员会IEC标准（IEC529-7B），外壳防护等级的标准为：IP65为防喷水型，即可允许水龙头从任何方向对仪表喷水，喷水压力为30Kpa。出水量为0.75m3/h，喷水口离仪表距离为3m；IP67为防浸水型，即仪表可全部浸入水中，最高点应在水下至少150cm，持续时间至少30min。IP68为潜水型，能长期在水下工作。根据以上规定，在地下安装易被水淹的仪表应选IP68，仪表在地上安装的宜选IP65。

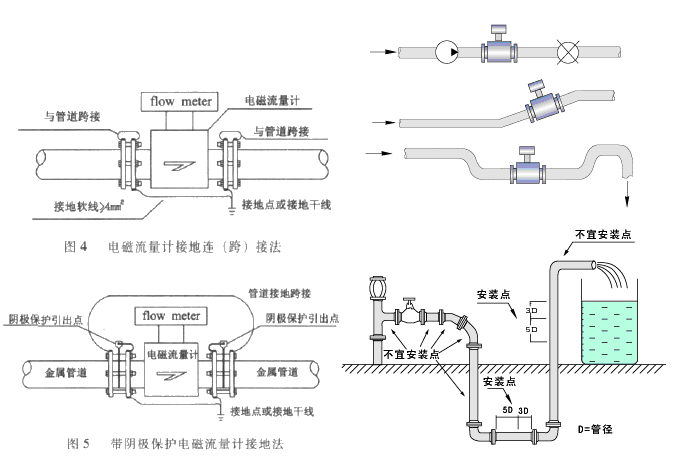

6、根据连接仪表管道的绝缘性选择接地。

7、根据被测介质的最高压力选择电磁流量计的公称压力。对于介质压力为10MPa、16MPa、25MPa、32MPa几个等级的流量测量，应选用高压型电磁流量计流量计。口径为100mm。

三、污水流量计选型：

内径（mm）	10	15	20	25	32	40	50	65
Qmin（m3/h）	0.0283	0.0636	0.12	0.176	0.29	0.452	0.7	1.19
Qmax（m3/h）	4.24	9.54	16.96	26.5	43.42	67.85	106.0	179.0
内径（mm）	80	100	125	150	200	250	300	350
Qmin（m3/h）	1.8	2.82	4.41	6.36	11.3	17.6	25.4	34.6
Qmax（m3/h）	271.0	424.0	662.0	954.0	1690	2650	3810	5190
内径（mm）	400	450	500	550	600	700	800	900
Qmin（m3/h）	45.2	57.2	77.6	85.5	101.0	138.0	180.0	229.0
Qmax（m3/h）	6780	8570	10600	12800	15200	20700	27100	34300
内径（mm）	1000	1100	1200	1400	1600	1800	2000	2200
Qmin（m3/h）	282.0	342.0	407.0	554.1	732.7	916.0	1131.0	1368.4
Qmax（m3/h）	42400	51300	61000	83121	108566	137404	169635	205258

四、污水流量计技术参数：

公称通径（mm）（特殊规格可定制）	管道式四氟衬里：DN10～DN600
	管道式橡胶衬里：DN40～DN1200
流动方向：	正，反，净流量
量程比：	150：1
重复性误差：	测量值的±0.1%
精度等级：	管道式：0.5级，1.0级
被测介质温度：	普通橡胶衬里：－20～＋60℃
	高温橡胶衬里：－20～＋90℃
	聚四氟乙稀衬里：－30～＋100℃
	高温型四氟衬里：－20～＋180℃
额定工作压力：（高压可定制）	DN6－DN80：≤1.6MPa
	DN100－DN250：≤1.0MPa
	DN300－DN1200：≤0.6MPa
流速范围：	0.01－15m/s
电导率范围：	被测流体电导率≥5μs/cm
电流输出：	负载电阻	0～10mA：0～1.5kΩ
		4～200mA：0～750 kΩ
数字频率输出：	输出频率上限可在1～5000HZ内设定带光电隔离的晶体管集电极开路双向输出。外接电源≤35V导通时集电极最大电流为250mA
供电电源：	AC220V或DC24V
要求直管段长度	上游≥5DN，下游≥2DN
连接方式：	流量计与配管之间均采用法兰连接，法兰连接尺寸应符合GB11988的规定
防爆等级：	mdIIBT4
防护等级：	IP65，特殊订制最高可达IP68
环境温度：	－25～＋60℃
相对温度：	5%～95%
消耗总功率：	小于20W

五、污水流量计被测流体的电极的选择：

材料	代号	耐腐蚀性能
316L不锈钢	V	1适用于工业、生活用水，原水井水，城市污水等中性溶液 2弱腐蚀性酸、碱、盐介质如碳酸、醋酸等
哈氏合金C	HC	1适用于耐氧化性酸，如硝酸、混酸、铬酸与硫酸的混合物 2耐氧化性盐类或其它氧化剂环境的腐蚀如Fe、Cu 3对海水、碱溶液，氧化物溶液有极好的耐腐蚀性 4不适用：盐酸
哈氏合金B	HB	1对于非氧化酸、碱、盐如硫酸、磷酸、氢氟酸有良好的腐蚀性 2不适用：硝酸
钛	Ti	耐海水，各种氯化物忽然次氯酸盐及多种氢氧化物的腐蚀
钽	Ta	除了氢氟酸外，几乎能耐一切化学介质的腐蚀。但价格昂贵
铂	Pt	适用所有的酸碱盐溶液（发烟硫酸及硝酸）
碳化钨	W	具有优异的耐磨性能，专用于泥浆、纸浆等磨损性介质

六、污水流量计被测介质的内衬材料选择：

衬里材料	耐腐蚀性能	工作温度	适用范围
氯丁橡胶Ne	耐一般低浓度酸碱盐的腐蚀	-20～70℃	工业用水污水低浓度酸碱盐
聚氨酯橡胶PO	有极好的耐磨性能,专用于强磨损性浆液,不耐腐	-10～60℃	含固体颗粒的液体（水泥浆矿浆等）
聚全氟乙丙烯FEP	1耐热耐腐蚀性与PTFE相当 2机械强度高,抗磨损性能好 3内表光滑，不易粘附沉淀物 4有很好的耐负压,抗真空作用	-40～180℃	除砂浆等强磨损性介质外的所有流体。与PTFE一样,能用于饮料等有卫生要求的介质
聚四氟乙烯PTFE	几乎可以抵抗所有化学介质的腐蚀,抗磨损性能较差	-40～180℃	不能用于负压管道及磨损性较强的流体
